Tudo o que você precisa saber sobre elevadores de passageiros

Os elevadores de passageiros são um dos componentes mais essenciais dos edifícios modernos. Esteja você em um arranha-céu de escritórios, em um complexo de apartamentos de médio porte ou em um pequeno prédio comercial, o elevador que você escolher afeta diretamente o conforto, a segurança e a experiência diária de todos que o utilizam. Este guia detalha tudo o que você precisa saber – desde como eles funcionam até como escolher o caminho certo.

Como funcionam os elevadores de passageiros

Em sua essência, os elevadores de passageiros são sistemas de transporte vertical projetados para transportar pessoas entre andares com segurança e eficiência. A maioria dos elevadores modernos opera usando um dos dois sistemas de acionamento principais: tração ou hidráulico. Compreender a diferença ajuda a compreender por que certos tipos de elevador são mais adequados para edifícios específicos.

Os elevadores de tração utilizam cabos de aço ou correias presas à cabine do elevador, que passam por uma polia conectada a um motor elétrico. Um contrapeso no lado oposto das cordas equilibra o peso do carro, tornando o sistema energeticamente eficiente. Esses são os elevadores mais comuns encontrados em edifícios de médio a alto porte porque podem viajar em velocidades mais altas e atingir alturas maiores.

Os elevadores hidráulicos, por outro lado, usam um pistão acionado por fluido para empurrar o carro para cima. Eles são normalmente usados ​​em edifícios baixos de até cinco ou seis andares. Embora sejam mais baratos de instalar, tendem a ser mais lentos e consumir mais energia do que os sistemas de tração.

Tipos de elevadores de passageiros que você normalmente verá

Nem todos os elevadores de passageiros são construídos da mesma forma. O tipo certo para um edifício depende de fatores como altura, volume de tráfego, orçamento e projeto arquitetônico. Aqui estão os tipos mais comuns em uso hoje:

Elevadores de tração com e sem engrenagem

Os elevadores de tração com engrenagens usam uma caixa de engrenagens conectada ao motor para controlar a velocidade, tornando-os econômicos para edifícios de altura média. Os elevadores de tração sem engrenagens conectam o motor diretamente à polia, oferecendo deslocamentos mais suaves e velocidades mais rápidas – ideais para arranha-céus e edifícios de alto tráfego. Os modelos sem engrenagens são mais caros, mas muito mais duráveis ​​e eficientes em termos energéticos ao longo do tempo.

Elevadores sem casa de máquinas (MRL)

Os elevadores MRL são uma inovação moderna que coloca o maquinário de acionamento dentro do próprio poço do elevador, eliminando a necessidade de uma sala de máquinas dedicada acima ou abaixo do poço. Isso os torna populares em edifícios onde o espaço é escasso. Eles são energeticamente eficientes, ocupam menos espaço e são adequados para aplicações de altura baixa a média.

Elevadores hidráulicos de passageiros

Conforme mencionado anteriormente, os modelos hidráulicos são uma escolha prática para edifícios com menos de seis andares. Eles exigem um poço abaixo do elevador para o pistão, mas não precisam de equipamento de içamento suspenso. Seu custo inicial mais baixo os torna atraentes para edifícios comerciais, hotéis e complexos residenciais menores.

Elevadores pneumáticos a vácuo

Uma opção mais nova e cada vez mais popular, os elevadores pneumáticos a vácuo usam diferenças de pressão de ar acima e abaixo do carro para movê-lo para cima e para baixo. Eles têm um design distinto de tubo transparente, não requerem cabos ou polias e são frequentemente vistos em ambientes residenciais de luxo. Eles são compactos e autossustentáveis, não necessitando de poço ou casa de máquinas.

Principais recursos de segurança que todo elevador de passageiros deve ter

A segurança não é negociável quando se trata de transporte vertical. Os elevadores de passageiros modernos são equipados com vários sistemas de segurança redundantes para proteger os passageiros sob praticamente qualquer condição. Aqui está o que procurar:

• Governador e freios de segurança: Um regulador centrífugo monitora a velocidade da cabine do elevador. Se o carro desce muito rápido, o governador aciona freios de segurança mecânicos que prendem os trilhos-guia e fazem o carro parar controladamente.
• Sensores de porta: Sensores infravermelhos ou mecânicos evitam que as portas fechem para os passageiros. Os sistemas modernos utilizam cortinas de luz completas que detectam obstruções em qualquer altura, não apenas na altura da cintura.
• Comunicação de emergência: Todo elevador de passageiros compatível deve incluir um dispositivo de comunicação bidirecional para que os passageiros possam entrar em contato com o pessoal do edifício ou com os serviços de emergência se ficarem presos.
• Energia e iluminação de reserva: As baterias reserva mantêm o elevador operacional durante cortes de energia ou, no mínimo, permitem que ele se desloque até o andar mais próximo e abra as portas para que os passageiros possam sair com segurança.
• Proteção contra sobrecarga: Sensores detectam quando o carro excede sua capacidade de carga nominal e impedem a partida até que o excesso de peso seja removido.
• Sistemas tampão: Localizados na parte inferior do eixo, os amortecedores absorvem o impacto se o carro ou contrapeso passar do patamar mais baixo, evitando uma colisão violenta.

Capacidade e velocidade do elevador de passageiros: o que os números significam

Duas das especificações mais importantes ao avaliar elevadores de passageiros são a capacidade de carga e a velocidade de deslocamento. Isso afeta diretamente o quão bem um elevador atende os ocupantes de um edifício durante os horários de pico.

Ao planejar instalações de elevadores, os engenheiros de construção usam uma métrica chamada “capacidade de movimentação” – normalmente expressa como a porcentagem de ocupantes do edifício que o sistema de elevador pode movimentar em um período de pico de cinco minutos. Um sistema bem projetado para um edifício de escritórios deve lidar com cerca de 12 a 15% da ocupação total em cinco minutos.

O que procurar ao escolher um elevador de passageiros

Selecionar o elevador de passageiros certo para um edifício envolve mais do que apenas escolher um modelo num catálogo. Vários fatores práticos e técnicos precisam estar alinhados com os requisitos específicos do seu edifício.

Altura do edifício e volume de tráfego

Quanto mais alto o edifício e mais pessoas ele atende, mais críticas se tornam a velocidade e a capacidade. Um edifício residencial de baixo tráfego pode sobreviver com uma única unidade de velocidade média, enquanto uma torre de escritórios movimentada pode precisar de um conjunto de elevadores de alta velocidade divididos em zonas – andares inferiores servidos por um grupo, andares superiores por outro – para minimizar os tempos de espera.

Classificações de eficiência energética

Os elevadores de passageiros modernos podem ser responsáveis por uma parte significativa do consumo de energia de um edifício. Procure sistemas com acionamentos regenerativos, que devolvem eletricidade à rede do edifício quando o elevador desce com uma carga pesada ou sobe com uma carga leve. A iluminação LED, os modos de espera e as unidades de frequência variável (VFDs) também contribuem substancialmente para a poupança de energia ao longo da vida útil da unidade.

Design de Cabine e Acabamentos Interiores

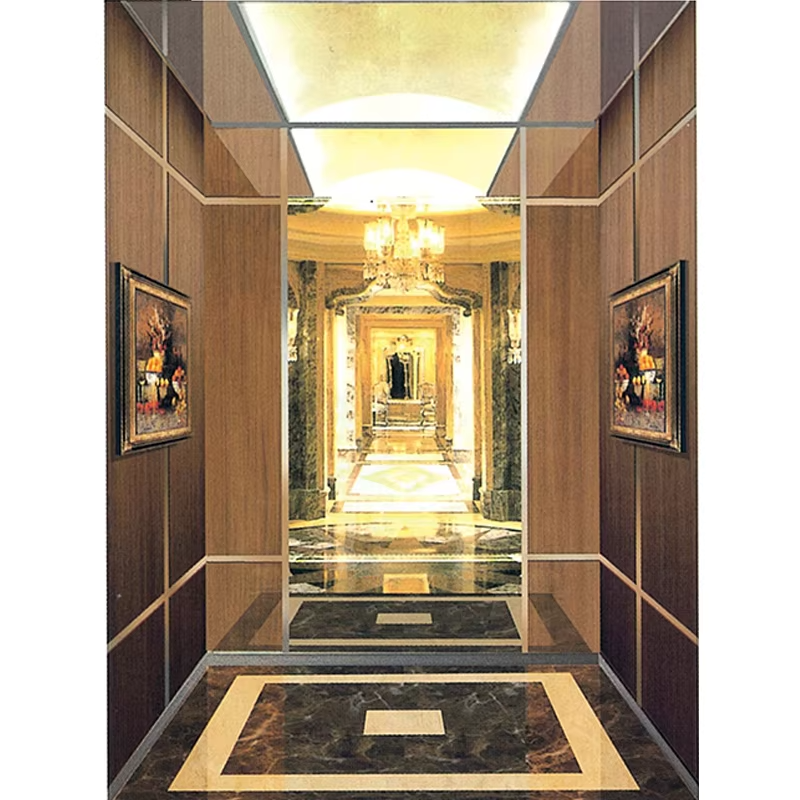

O interior de um elevador de passageiros contribui diretamente para a impressão que os visitantes e inquilinos têm de um edifício. Os acabamentos variam de painéis padrão de aço inoxidável e piso básico a folheados de madeira personalizados, paredes de vidro, painéis de marca e piso de pedra de alta qualidade. Para propriedades residenciais ou comerciais de luxo, um interior de cabine bem projetado pode ser um diferencial significativo.

Conformidade de acessibilidade

Na maioria dos países, os elevadores de passageiros em edifícios públicos ou comerciais devem cumprir as normas de acessibilidade, como a Lei dos Americanos Portadores de Deficiência (ADA) nos EUA ou a EN 81-70 na Europa. Isso inclui dimensões mínimas da cabine, largura da porta, precisão do nivelamento do piso, botões táteis, anúncios sonoros e sinalização em Braille. Sempre confirme os requisitos de conformidade da sua jurisdição antes de finalizar um projeto.

Contratos de manutenção e serviços

Um elevador é tão confiável quanto o programa de manutenção por trás dele. Ao avaliar fabricantes ou fornecedores, observe a disponibilidade de técnicos de serviço locais, o custo e os termos dos contratos de manutenção, a disponibilidade de peças e o tempo médio de resposta para chamadas de emergência. O tempo de inatividade em um edifício com tráfego intenso é caro e frustrante para os ocupantes.

Tecnologia Inteligente em Elevadores de Passageiros Modernos

A indústria de elevadores adotou rapidamente a tecnologia digital na última década. Os elevadores de passageiros atuais são muito mais inteligentes que seus antecessores, oferecendo recursos que melhoram a eficiência, a experiência do usuário e o gerenciamento predial.

• Sistemas de Controle de Destino (DCS): Em vez de pressionar um botão no andar dentro da cabine, os passageiros selecionam o andar de destino no saguão. O sistema agrupa os passageiros que se dirigem para andares próximos no mesmo vagão, reduzindo drasticamente as paradas e o tempo de viagem.
• Monitoramento de IoT e manutenção preditiva: Sensores incorporados em todo o elevador transmitem continuamente dados sobre o desempenho dos componentes. Os sistemas orientados por IA podem prever quando é provável que uma peça falhe e programar a manutenção antes que ocorra uma avaria.
• Controles sem toque e de smartphone: Os projetos de edifícios pós-pandemia apresentam cada vez mais controles de elevador sem toque operados por meio de aplicativos móveis ou sensores de proximidade, reduzindo o contato com superfícies compartilhadas.
• Integração com Sistemas de Gestão Predial (BMS): Os elevadores agora podem se comunicar com os sistemas HVAC, segurança e controle de acesso de um edifício. Por exemplo, o elevador pode restringir automaticamente o acesso a determinados andares com base nas credenciais de um funcionário.

Problemas comuns em elevadores de passageiros e como resolvê-los

Mesmo elevadores de passageiros bem conservados enfrentam problemas ao longo do tempo. Saber como são os problemas comuns ajuda os gerentes de edifícios a responder de forma rápida e adequada.

As portas não fecham ou abrem corretamente

Esta é a reclamação mais frequente em elevadores de passageiros. Geralmente é causado por rolos de porta desgastados, trilhos de porta desalinhados, lentes de sensor sujas ou um operador de porta com defeito. A limpeza regular das lentes dos sensores e a lubrificação dos trilhos das portas podem evitar muitos desses problemas. Problemas persistentes nas portas devem ser avaliados por um técnico certificado.

Passeios violentos ou espasmódicos

Uma viagem tranquila é a marca registrada de um elevador bem ajustado. O movimento brusco normalmente indica rolos ou sapatas do trilho-guia desgastados, problemas com o sistema de acionamento ou contrapesos desequilibrados. Em elevadores de tração mais antigos, cabos desgastados também podem introduzir vibração. Estes não são problemas cosméticos – podem indicar desgaste mecânico subjacente que deve ser inspecionado imediatamente.

Nivelamento de piso impreciso

Quando um elevador para com um espaço entre o piso da cabina e o patamar – mesmo que pequeno – cria-se o risco de tropeçar, especialmente para utilizadores de cadeiras de rodas e idosos. Isso geralmente é causado por palhetas ou sensores de nivelamento desgastados e é relativamente simples de consertar durante uma visita de serviço de rotina.

Tempos de resposta lentos

Se os passageiros esperarem muito tempo por um elevador, pode ser um problema no algoritmo de despacho, uma unidade fora de serviço ou simplesmente capacidade insuficiente do elevador para o tráfego do edifício. A análise de tráfego pode determinar se o problema é mecânico, relacionado ao software ou um sinal de que o edifício precisa de capacidade de elevação adicional.

Modernização do elevador de passageiros: quando atualizar em vez de substituir

Os elevadores de passageiros mais antigos nem sempre precisam ser substituídos imediatamente – a modernização costuma ser uma alternativa econômica. Uma substituição completa envolve a remoção total da unidade existente e a instalação de um novo sistema, o que é dispendioso e perturbador. A modernização atualiza componentes específicos, mantendo o eixo e a estrutura existentes.

As atualizações comuns de modernização incluem a substituição de sistemas de controle baseados em relés por modernos controles microprocessados, a instalação de novos motores e acionamentos para melhor eficiência energética, a atualização do interior e da iluminação da cabine e a adição de sistemas de controle de destino. Uma modernização bem executada pode prolongar a vida útil do elevador em 15 a 25 anos e melhorar significativamente o desempenho, o uso de energia e a satisfação do usuário por uma fração do custo de reposição.

A decisão de modernizar versus substituir geralmente depende da idade do equipamento, da condição do poço e da estrutura, dos requisitos de conformidade e dos planos de construção de longo prazo. Um consultor de elevadores qualificado pode avaliar sua situação específica e fornecer uma recomendação clara.
