Como funciona um operador de porta de elevador e quando você deve consertá-lo ou substituí-lo?

Um operador de porta de elevador é um daqueles componentes que ninguém percebe até que pare de funcionar. Os passageiros esperam que as portas se abram no instante em que o carro chega e fechem suavemente alguns segundos depois, sem prender a manga ou a roda do carrinho. Por trás dessa experiência simples está um sistema de motores, correias, rolos e sensores projetado com precisão que precisa executar milhares de ciclos por dia sem falhas. Este artigo detalha o que um operador de porta de elevador realmente faz, os diferentes tipos disponíveis, como detectar problemas antes que se tornem uma avaria e o que considerar quando chegar a hora de reparar ou substituir um.

O que um operador de porta de elevador realmente faz?

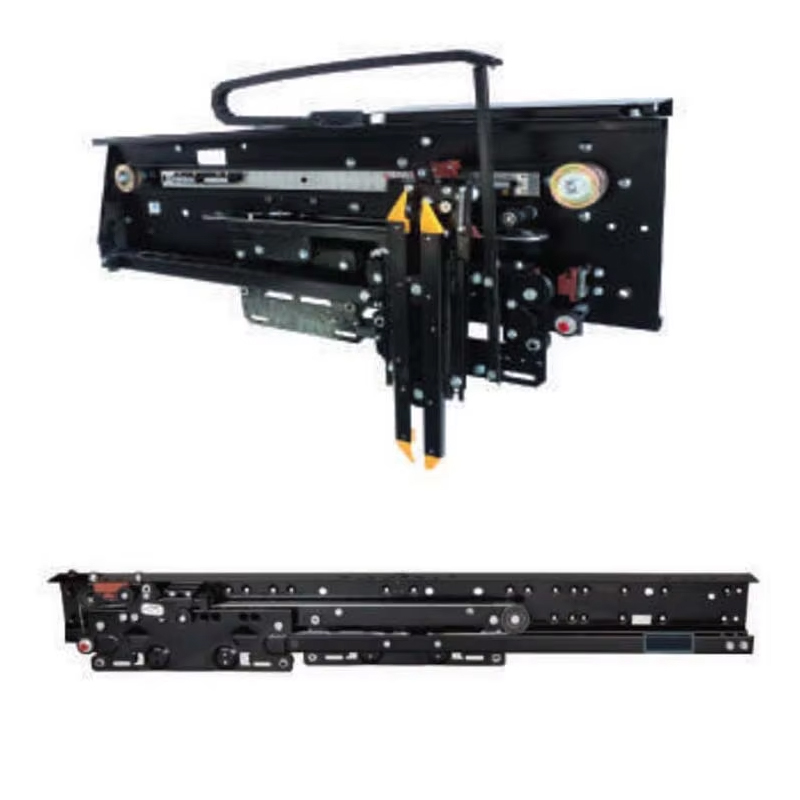

O operador de porta de elevador é o conjunto mecânico e eletrônico responsável por abrir e fechar tanto a porta da cabine (a porta fixada na cabine do elevador) quanto a porta do poço (a porta de cada patamar) em um movimento coordenado. Quando o elevador chega a um andar, o operador da porta recebe um sinal do controlador, aciona um mecanismo acionado por motor e move a porta do carro, que por sua vez abre a porta do patamar através de um dispositivo de acoplamento chamado palheta e rolo, ou sistema de embreagem. O mesmo processo acontece ao contrário quando as portas se fecham.

Além da simples abertura e fechamento, o operador da porta também gerencia o tempo de permanência (quanto tempo as portas permanecem abertas), a reabertura em resposta a uma obstrução e o ajuste da velocidade com base na carga ou no padrão de uso. Os operadores de portas modernos são integrados com bordas de segurança, cortinas de luz infravermelha e sensores de movimento, que fornecem informações ao operador para que ele possa reagir instantaneamente se algo ou alguém estiver na porta.

Principais tipos de operadores de portas de elevador

Os operadores de portas evoluíram significativamente ao longo das décadas, passando de ligações puramente mecânicas para sistemas de circuito fechado totalmente digitais. Compreender as diferenças ajuda os proprietários e técnicos de edifícios a saber com o que estão trabalhando e quais caminhos de atualização existem.

Operadores movidos a motor CA

Ose are older-generation operators that rely on an AC motor combined with a mechanical cam or linkage system to control the door's speed profile. They are reliable and relatively simple, but they offer limited flexibility in adjusting opening and closing speeds, and they tend to be noisier than newer alternatives.

Operadores VVVF (Frequência Variável de Tensão Variável)

Os operadores de porta VVVF usam um inversor de frequência variável para controlar a velocidade do motor eletronicamente, em vez de mecanicamente. Isto permite aceleração e desaceleração mais suaves, operação mais silenciosa e curvas de velocidade programáveis ​​que podem ser ajustadas para diferentes pesos de portas e larguras de abertura. A maioria dos elevadores instalados nos últimos quinze anos utiliza este tipo de operador.

Operadores de portas motorizadas lineares

Os operadores de motor linear eliminam totalmente as correias e polias, usando um motor de indução linear para acionar diretamente os painéis das portas. Este design reduz o desgaste mecânico, reduz as necessidades de manutenção e fornece controle extremamente preciso sobre o movimento da porta, tornando-o uma escolha popular em edifícios de alto tráfego, como hospitais e torres de escritórios.

Componentees principais dentro de um sistema operador de porta

Um operador de porta não é uma peça única, mas um conjunto de componentes que trabalham juntos. Conhecer cada peça torna muito mais fácil diagnosticar problemas quando algo parece errado.

Sinais comuns de falha no operador de porta

Problemas com operadores de porta raramente aparecem do nada. Quase sempre há sinais de alerta precoce que, se detectados a tempo, podem evitar uma falha total do sistema ou um desligamento não programado do elevador.

• Portas que abrem ou fecham visivelmente mais devagar ou mais rápido que o normal
• Ruídos de rangido, guincho ou clique durante o movimento da porta
• Portas que saltam, hesitam ou param no meio do caminho
• Portas que não fecham totalmente, desencadeando ciclos repetidos de reabertura
• Desgaste visível nas correias, rolos ou no trilho da porta
• Códigos de erro no controlador relacionados ao tempo limite da porta ou aos limites de torque

Se algum desses sintomas aparecer, vale a pena agendar uma inspeção imediatamente. Os problemas relacionados com portas estão entre as causas mais comuns de entalamentos de elevadores e tempos de inatividade não planeados, pelo que a atenção precoce compensa tanto em termos de segurança como em custos de reparação evitados.

Manutenção de rotina que prolonga a vida útil do operador

Como qualquer sistema mecânico em uso constante, um operador de porta se beneficia enormemente de uma rotina de manutenção consistente. A maioria dos fabricantes recomenda uma combinação de inspeção visual, lubrificação e verificações de calibração realizadas mensalmente ou trimestralmente, dependendo do volume de uso.

• Inspecione e lubrifique os roletes, trilhos e dobradiças da porta para evitar o acúmulo de atrito
• Verifique a tensão da correia e substitua as correias que apresentem rachaduras ou desgaste
• Teste os sensores da borda de segurança e da cortina de luz para detecção precisa de obstrução
• Verifique se o tempo de abertura e fechamento da porta corresponde aos requisitos do código e às necessidades de uso do edifício
• Limpe a poeira e detritos da esteira e do mecanismo da embreagem, que podem interferir no acoplamento suave
• Confirme se o firmware e as configurações do controlador estão atualizados se o operador usar uma unidade digital

Edifícios com alto tráfego de passageiros, como torres residenciais ou centros de trânsito, devem inclinar-se para o final mais frequente do cronograma de manutenção, uma vez que os ciclos das portas se acumulam mais rapidamente e colocam mais pressão nas peças móveis.

Reparo versus substituição: como decidir

Quando um operador de porta começa a apresentar problemas consistentes, os proprietários de edifícios enfrentam a escolha entre reparar a unidade existente ou substituí-la totalmente por um sistema moderno. Vários fatores devem orientar essa decisão.

A idade costuma ser o maior fator. Operadores com mais de quinze a vinte anos frequentemente usam componentes de difícil obtenção e as peças de reposição podem ser descontinuadas pelo fabricante. Nestes casos, uma atualização completa do operador, por vezes associada a uma modernização mais ampla do sistema de portas, tende a ser mais rentável ao longo do tempo do que remendar continuamente uma unidade antiga.

A frequência das avarias é outro indicador importante. Se um edifício necessita de assistência relacionada com portas mais do que algumas vezes por ano, o custo cumulativo das reparações, combinado com a inconveniência do tempo de inatividade, normalmente supera o custo inicial de um novo operador. Além disso, os operadores de motor linear e VVVF mais recentes consomem menos energia e operam de forma mais silenciosa, o que pode melhorar a satisfação dos inquilinos e reduzir os custos operacionais a longo prazo, mesmo além das economias de manutenção.

Escolhendo o operador de porta certo para um edifício

Nem todos os edifícios têm as mesmas necessidades de operador de porta. Selecionar o tipo certo envolve equilibrar o volume de tráfego, tamanho e peso da porta, tolerância ao ruído e orçamento.

Trabalhar com um empreiteiro de elevadores que entenda os padrões de tráfego específicos e as dimensões das portas de um edifício ajudará a garantir que o operador escolhido não tenha pouca potência para o trabalho nem seja desnecessariamente caro para a demanda real.

Considerações finais sobre como manter as portas funcionando perfeitamente

O elevator door operator may be a small part of the overall elevator system, but it has an outsized impact on rider experience and safety. A well-maintained operator opens and closes quietly, reliably, and safely thousands of times a day, while a neglected one becomes a frequent source of complaints, entrapments, and costly emergency repairs. Regular inspection, timely part replacement, and choosing the right operator type for a building's specific traffic demands are the three pillars that keep this often-overlooked component running the way it should.
