Elevadores de alimentos: tudo o que você precisa saber antes de comprar ou instalar um

Se o seu restaurante, hotel ou cozinha comercial de vários andares está perdendo tempo e trabalho para os funcionários que carregam alimentos e pratos para cima e para baixo nas escadas, um elevador elevador de alimentos é uma das atualizações operacionais mais econômicas que você pode fazer. Esses elevadores de carga compactos são projetados especificamente para ambientes de serviços de alimentação — transportando refeições, bandejas, pratos e suprimentos entre andares de forma rápida, silenciosa e sem a necessidade de uma instalação completa de elevador de passageiros. Este guia cobre tudo o que importa antes de você comprar ou instalar um: como eles funcionam, quais tipos existem, em quais especificações focar e o que a instalação realmente envolve.

O que um elevador de comida realmente faz

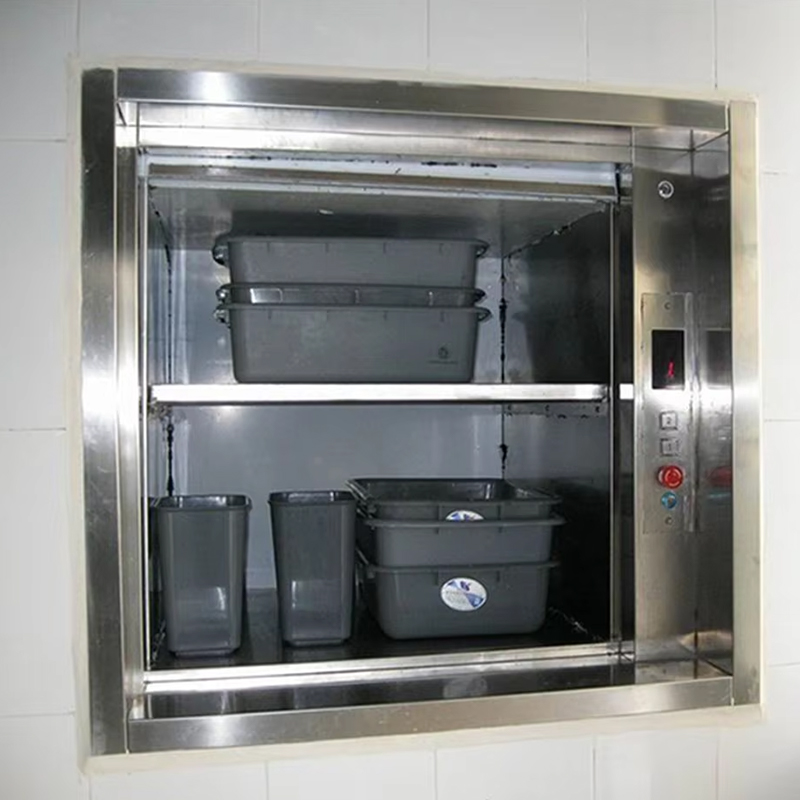

A elevador de elevador de comida é um pequeno elevador de carga motorizado projetado especificamente para transportar alimentos, bebidas, louças e utensílios de cozinha entre andares de edifícios comerciais. Ao contrário de um elevador de passageiros de tamanho normal, um elevador de carga tem um carro compacto – normalmente entre 50 e 300 kg de capacidade de carga – e funciona em um poço ou sistema de trilhos dedicado com portas de patamar em cada nível de andar.

A lógica operacional é simples: o pessoal da cozinha carrega bandejas ou recipientes no elevador em um andar, envia-os para o andar de destino pressionando um botão e o pessoal de serviço descarrega na outra extremidade. O ciclo leva segundos, em vez dos minutos envolvidos no transporte pela escada. Num ambiente de serviço movimentado – um hotel com um restaurante no terraço, um restaurante com vários andares, uma cozinha de hospital que serve enfermarias em diferentes níveis – a poupança de tempo acumulada ao longo de um período de serviço completo é substancial.

Além da velocidade, os elevadores de comida reduzem o esforço físico da equipe de cozinha e de serviço, diminuem o risco de acidentes nas escadas durante o pico de serviço e permitem que a comida chegue ao ponto de serviço em melhores condições – menos perturbada, menos resfriada e preparada corretamente, em vez de interrompida durante o transporte.

Tipos de elevadores para alimentos

Nem todos os elevadores de serviço de alimentação são construídos da mesma maneira. O sistema de acionamento, a configuração do eixo e o tamanho do carro variam significativamente dependendo do ambiente de instalação e dos requisitos operacionais.

Dumbwaiters de tração elétrica

O tipo mais comum em serviços de alimentação comercial. Um motor elétrico aciona um sistema de tração – seja cabo e contrapeso ou enrolamento direto de tambor – que move o carro para cima e para baixo no eixo. Os elevadores elétricos para restaurantes são suaves, silenciosos e eficientes em termos energéticos, e podem ser configurados para dois, três, quatro ou mais andares. A maioria das unidades modernas usa inversores de frequência variável (VFDs) para aceleração e desaceleração controladas, o que reduz a carga de choque na estrutura e torna a operação visivelmente mais silenciosa do que os sistemas comutados por contator mais antigos.

Dumbwaiters Hidráulicos

Os sistemas de acionamento hidráulico usam um arranjo de bomba e cilindro para levantar e abaixar o carro. Eles são robustos e adequados para cargas mais pesadas, mas são menos comuns em aplicações de serviços de alimentação porque exigem uma sala de máquinas para a unidade de energia hidráulica, geram mais calor e são geralmente mais lentos que os sistemas de tração para a mesma classificação de carga. Eles são mais comumente encontrados em aplicações de elevadores industriais ou de laboratório do que em cozinhas de restaurantes.

Dumbwaiters pneumáticos (a vácuo)

Um produto de nicho menor que utiliza diferenciais de pressão de ar para mover um carro cilíndrico através de um tubo. Os elevadores pneumáticos são compactos e não requerem casa de máquinas ou construção de eixo, mas sua capacidade de carga e tamanho é limitada – normalmente menos de 50 kg e restrita a itens pequenos. Eles são ocasionalmente usados ​​em hospitalidade para transporte de documentos ou pequenas encomendas, mas não são práticos para bandejas cheias ou cargas de serviços de alimentação com vários pratos.

Modelos somente para produtos versus modelos específicos para alimentos

Alguns monta-cargas são classificados como elevadores de mercadorias em geral e podem lidar com uma ampla variedade de cargas, enquanto outros são projetados especificamente para ambientes alimentícios – com interiores de carros em aço inoxidável, superfícies não porosas que atendem aos padrões de higiene alimentar e portas de patamar com vedação positiva para evitar a contaminação cruzada entre a cozinha e as áreas de serviço. Para qualquer aplicação de cozinha comercial sujeita a inspeções de segurança alimentar, é importante especificar um elevador de mesa de qualidade alimentar em vez de um elevador de mercadorias genérico para conformidade.

Especificações principais para avaliar

Ao comparar elevadores de elevadores para alimentos, essas são as especificações que afetam mais diretamente o desempenho confiável da unidade em seu ambiente específico.

A capacidade de carga é a primeira especificação a ser corrigida. Uma avaliação realista da demanda máxima de serviço — quantas bandejas precisam ser movimentadas por hora e quantas viagens por serviço o elevador fará de forma realista — determina se você precisa de uma unidade de 100 kg ou de uma unidade de 250 kg. Subdimensionar o elevador cria um gargalo que anula o benefício de eficiência de tê-lo.

Escolhendo o tamanho certo do carro para sua operação

As dimensões do carro estão intimamente ligadas à forma como você pretende carregar o elevador. As duas configurações mais comuns em elevadores de elevadores de restaurantes são carregamento baseado em prateleira e carregamento baseado em carrinho.

Os carros com prateleiras têm prateleiras horizontais fixas ou ajustáveis ​​dentro do carro, normalmente espaçadas de 250 a 350 mm entre si para acomodar bandejas GN (Gastronorm) padrão ou panelas de hotel. Um carro dimensionado para três bandejas GN 1/1 lado a lado pode ter dimensões internas de aproximadamente 700 mm de largura × 600 mm de profundidade × 900 mm de altura - o suficiente para uma mesa cheia de pratos principais em uma viagem. Essa configuração é mais comum em cozinhas de serviço de quarto de hotel, entrega de comida hospitalar e preparação de banquetes.

As configurações baseadas em carrinho usam um carro maior - normalmente 800 mm de largura x 800 mm de profundidade ou mais - que permite que um carrinho de catering completo entre e saia diretamente do elevador. Isto elimina a transferência manual de bandejas entre o carrinho e o elevador, economizando tempo adicional em ambas as extremidades da viagem. Requer uma área de eixo maior e uma altura de carro maior, mas para operações de alto volume a melhoria no rendimento é significativa.

Uma especificação frequentemente esquecida é a altura de abertura da porta. Um carro com altura interna adequada é inútil se a abertura da porta de patamar for muito baixa para carregar itens altos. Sempre confirme as dimensões claras da abertura da porta, e não apenas as dimensões do interior do carro, ao avaliar um elevador para serviço de alimentação.

Requisitos de instalação e o que planejar

Instalar um elevador elevador de alimentos em um prédio existente é um processo mais complicado do que muitos compradores imaginam. Compreender os requisitos antecipadamente evita surpresas orçamentárias e interrupções no cronograma.

Construção do eixo

Um elevador requer um eixo dedicado que corre verticalmente entre os andares. Em construções novas, isso é fácil de planejar, mas em instalações de retroajuste normalmente é necessário cortar lajes de piso e construir um gabinete de alvenaria ou estrutura de aço. O eixo deve ser estruturalmente sólido, prumo e dimensionado corretamente - o fabricante fornecerá as dimensões mínimas do eixo com base no tamanho do carro e na configuração do trilho-guia. A construção do poço é geralmente o maior componente de custo de uma instalação de retrofit e deve ser estimada separadamente do próprio custo do equipamento do elevador de elevação.

Requisitos da sala de máquinas

Os elevadores hidráulicos e de tração tradicionais exigem uma sala de máquinas – um espaço dedicado para o motor, o controlador e o equipamento de acionamento. Em edifícios de serviços de alimentação onde o espaço é limitado, isto é muitas vezes um desafio de planeamento significativo. Muitos sistemas modernos de elevadores elétricos de elevadores estão agora disponíveis em configurações sem casa de máquinas (MRL), onde a unidade de acionamento é montada dentro do poço ou no patamar superior, eliminando a necessidade de uma sala de fábrica separada. Os sistemas MRL tornaram-se a especificação preferida para instalações de restaurantes e hotelaria exatamente por esse motivo.

Fornecimento Elétrico

Um circuito elétrico dedicado é necessário para o elevador. Unidades menores (menos de 100 kg, monofásicas) normalmente podem funcionar em um circuito de 16A de um painel comercial padrão. Sistemas trifásicos maiores requerem uma alimentação dedicada do quadro de distribuição principal, com o comprimento do cabo dimensionado para a corrente de carga total do motor mais uma margem de segurança. Este trabalho deve ser realizado por um eletricista qualificado e na maioria das jurisdições requer inspeção e certificação.

Regulamentos e Certificação de Construção

Na maioria dos países, os elevadores elevadores são classificados como equipamentos de elevação e estão sujeitos a requisitos regulamentares específicos que abrangem projeto, instalação e inspeção periódica. No Reino Unido, isso se enquadra nos Regulamentos de Operações de Elevação e Equipamentos de Elevação (LOLER) e nos Regulamentos de Fornecimento de Máquinas (Segurança). Na UE, aplica-se a Diretiva Máquinas. Nos EUA, a ASME A17.1 abrange pequenos elevadores de carga e monta-cargas. O instalador deverá ser capaz de fornecer toda a documentação de certificação relevante e a instalação concluída deverá ser inspecionada por uma pessoa competente antes de entrar em serviço.

Considerações sobre higiene alimentar e conformidade

Um elevador elevador de alimentos em uma cozinha comercial é um ambiente de contato com alimentos e precisa ser tratado como tal. Várias opções de projeto e especificação afetam diretamente se a instalação passará por uma inspeção de segurança alimentar.

• Superfícies interiores: O interior do carro deve ser revestido com aço inoxidável grau 304, no mínimo. Evite interiores de aço pintado em aplicações alimentícias – a tinta degrada com o tempo e cria superfícies que abrigam bactérias e são difíceis de limpar com eficácia. As juntas e cantos devem ser arredondados em vez de quadrados para evitar a acumulação de resíduos alimentares.
• Vedação da porta: As portas de patamar devem fechar positivamente e vedar a abertura do poço para evitar a contaminação cruzada entre a cozinha e as áreas de serviço e para evitar que insetos ou pragas utilizem o poço como rota entre os andares. Este é um ponto de falha em instalações mal especificadas e uma constatação comum em inspeções de segurança alimentar.
• Drenagem: Se o elevador transportar regularmente líquidos – sopas, bebidas, recipientes para molhos – especificar uma saída de drenagem no piso do carro evita o acúmulo de líquidos e o risco de higiene associado. Nem todos os modelos padrão incluem isso como padrão; pode ser necessário especificá-lo como uma opção.
• Capacidade de limpeza: O interior do carro deve estar acessível para limpeza sem ferramentas. Suportes de prateleira removíveis, superfícies de parede lisas sem fixações salientes e uma abertura de porta larga o suficiente para permitir a limpeza manual adequada são requisitos práticos que são facilmente ignorados ao avaliar uma unidade apenas com base nas folhas de especificações.

Onde os elevadores de alimentos são mais comumente usados

Os aplicativos abaixo representam os casos de uso de maior volume para elevadores de cozinha comerciais e cada um possui requisitos específicos dignos de nota.

Requisitos de manutenção e vida útil esperada

Um elevador elevador elétrico corretamente especificado e instalado para uso em restaurantes é um equipamento de baixa manutenção, mas não é isento de manutenção. Compreender o que envolve um programa de serviço adequado ajuda a definir expectativas realistas e a evitar paralisações não planejadas durante os períodos de serviço.

• Inspeção anual: Na maioria das jurisdições, os equipamentos de elevação exigem uma inspeção formal por uma pessoa competente pelo menos a cada 12 meses. A inspeção abrange integridade estrutural, função do dispositivo de segurança, desempenho do freio e condição elétrica. A documentação desta inspeção é necessária para conformidade com a LOLER e regulamentos equivalentes.
• Serviço semestral: Intervalos práticos de manutenção para elevadores de serviço de alimentação comercial normalmente envolvem uma visita de serviço semestral cobrindo lubrificação de trilhos-guia e cordas ou correntes, inspeção de travas de portas e circuitos de segurança e limpeza da sala de máquinas ou unidade de acionamento. Instalações de alto ciclo — aquelas que realizam mais de 100 viagens por dia — podem exigir manutenção trimestral.
• Componentes de desgaste: Sapatas guia, conjuntos de cabos ou correntes, operadores de portas e interruptores de piso são os componentes mais sujeitos a desgaste. Um elevador de tração bem conservado pode funcionar por 15 a 20 anos antes que seja necessária uma grande substituição de componentes de acionamento; os componentes de desgaste precisarão ser substituídos em um ciclo mais curto, dependendo da intensidade de uso.
• Verificações diárias do operador: Verificações diárias básicas realizadas pela equipe da cozinha – confirmando que os intertravamentos das portas estão funcionando, que não há ruídos incomuns durante a operação e que o nível de pouso do carro está correto – detectam falhas em desenvolvimento antes que elas se tornem avarias. Uma pequena lista de verificação escrita afixada no ponto de carregamento leva menos de dois minutos e reduz significativamente os custos de chamadas de emergência.

Erros comuns ao comprar um elevador de comida

A maioria dos problemas com instalações de elevadores em ambientes de serviços de alimentação se resume a um pequeno conjunto de erros recorrentes de especificação e aquisição.

• Subdimensionar a capacidade de carga para reduzir custos. Um elevador de 100 kg especificado onde são necessários 200 kg ficará sobrecarregado — uma questão de segurança e conformidade — ou exigirá o dobro do número de viagens para transportar o mesmo volume de alimentos, anulando totalmente o benefício de eficiência.
• Não verificar as dimensões do carro em relação aos tamanhos reais das bandejas. As dimensões padrão da bandeja GN e as dimensões da bandeja do hotel devem ser verificadas em relação às dimensões internas claras do carro – largura, profundidade e altura de abertura da porta – antes de fazer o pedido. Um carro que não pode acomodar seu material de serviço real é inútil, independentemente de sua classificação de carga.
• Ignorando o custo de construção do poço no orçamento. O preço do equipamento do elevador é apenas parte do custo total do projeto. A construção do poço, o fornecimento elétrico, as taxas regulamentares de construção e o comissionamento podem facilmente igualar ou exceder o custo do equipamento em uma instalação de retrofit. Obtenha um custo do projeto totalmente detalhado antes de se comprometer.
• Especificar uma unidade de qualidade não alimentar para economizar dinheiro. Os elevadores de mercadorias genéricos com interiores em aço pintado e portas sem vedação não são apropriados para ambientes de serviços de alimentação e criarão problemas de conformidade na primeira inspeção de segurança alimentar. A diferença de custo entre um elevador de qualidade alimentar e um elevador padrão é normalmente modesta em relação ao custo total do projeto.
• Não planejar o acesso para manutenção. A unidade de acionamento, o controlador e o conjunto de cabo ou corrente requerem acesso periódico para manutenção. As instalações MRL que localizam o acionamento dentro do eixo necessitam de um painel de acesso dimensionado e posicionado para permitir que este trabalho seja realizado com segurança. Isso deve ser confirmado na fase de projeto, não descoberto durante a primeira visita de serviço.
